碎石沖擊試驗(yàn)機(jī)特別為汽車材料及其表面涂層的抗砂礫、碎石碰撞試驗(yàn)而設(shè)計(jì)制造的測(cè)試設(shè)備；

碎石沖擊試驗(yàn)機(jī)的測(cè)試原理即是，用壓縮空氣發(fā)射礫石或其它介質(zhì)到測(cè)試樣本上來模擬公路上的碎石對(duì)涂料層或其它汽車部件的影響。

試驗(yàn)機(jī)用來測(cè)試以下情況：面漆附著失效、漆料不同層的附著失效、硬透明材料的系統(tǒng)脆度、片式電阻的最佳膜厚度、塑料和玻璃的抗切削和磨損性能

產(chǎn)品范圍

可為汽車外飾件、漆膜金屬板材、鍍層板材、汽車外飾電子部件、儀器儀表等在實(shí)際使用過程中有受到砂石或者金屬顆粒沖擊風(fēng)險(xiǎn)的部件。

相關(guān)資質(zhì)

CNAS，CMA

測(cè)試標(biāo)準(zhǔn)

SAE J400-2012，ASTM D3170-2014，D3170M -2014，ISO 20567 1-2017等。

試驗(yàn)項(xiàng)目

1、按照SAE J400-2012 試驗(yàn)方法·A(B或者C)碎石沖擊要求進(jìn)行試驗(yàn)，具體要求如下：

1）樣品處理溫度：方法A -29℃，方法B 5.6℃，方法C 20℃~30℃（其他協(xié)商溫度），預(yù)處理時(shí)間：15min(1h)

2）沖擊角度90°（45°）；

3）沖擊壓力設(shè)置為（483kPa）（200kPa）；

4）石頭類型為鵝卵石（其他協(xié)商類型）；

5）石頭尺寸為9.53mm~15.86mm；

6）石頭數(shù)量：1pt（2pt)；

7）對(duì)受試樣品進(jìn)行沖擊次數(shù)1次（2次）（10次）。

2、按ISO 20567-1-2017 試驗(yàn)方法要求進(jìn)行試驗(yàn)，具體要求如下：

1）樣品預(yù)處理溫度：23℃±2℃，50%±5%；

2）預(yù)處理時(shí)間：16h（24h）；

3）沖擊角度：VDA90°（VDA45°）；

4）沖擊壓力設(shè)置為（483kPa）（200kPa）；

5）石頭類型為冷硬鑄鐵；

6）石頭尺寸為3.55mm~5.0mm（其他協(xié)商類型）；

7）石頭數(shù)量：100g（200g）（500g）；

8）對(duì)受試樣品進(jìn)行沖擊次數(shù)1次（2次）(10次)。

3、按ASTM D3170/D3170M-2014試驗(yàn)方法要求進(jìn)行試驗(yàn)，具體要求如下：

1）樣品預(yù)處理溫度：室溫/（-29℃±3℃）；

2）預(yù)處理時(shí)間：（1h）（2h）（4h）（24h）;

3）沖擊角度90°（45°）；

4）沖擊壓力設(shè)置為（483kPa）（200kPa）；

5）石頭類型為鵝卵石（其他協(xié)商類型）；

6）石頭尺寸為9.53mm~15.86mm；

7）石頭數(shù)量：1pt（2pt）；

8）對(duì)受試樣品進(jìn)行沖擊次數(shù)1次（2次）（10次）。

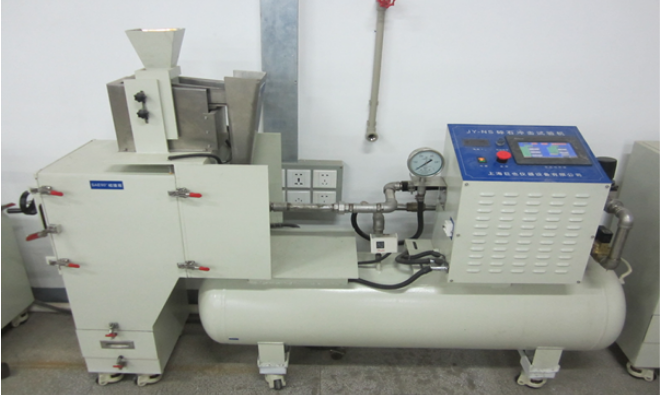

實(shí)驗(yàn)設(shè)備
